Đầu mạng RJ45

Đầu mạng RJ45 là một phần không thể thiếu trong các hệ thống mạng máy tính hiện đại. Với khả năng kết nối và truyền tải dữ liệu hiệu quả, đầu mạng RJ45 đã trở thành tiêu chuẩn phổ biến trong việc xây dựng và duy trì các mạng máy tính. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về đầu mạng RJ45, cấu tạo của nó, các chuẩn mạng liên quan, và cách bấm đầu dây mạng RJ45 một cách chính xác.

RJ45 là gì?

RJ45, viết tắt của "Registered Jack 45", là một loại kết nối phổ biến được sử dụng trong các mạng Ethernet và các hệ thống viễn thông. Đầu cắm RJ45 thường được sử dụng để kết nối các thiết bị mạng như máy tính, bộ định tuyến (router), bộ chuyển mạch (switch), và modem với nhau thông qua cáp mạng Ethernet.

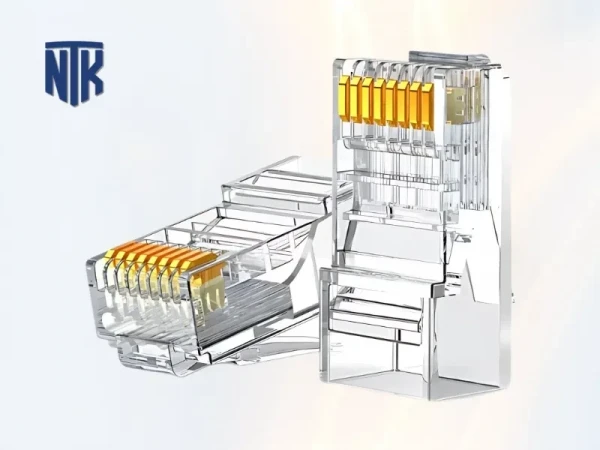

Cấu tạo của đầu cắm RJ45

Đầu cắm RJ45 có cấu tạo gồm 8 chân kim loại được sắp xếp theo một hàng duy nhất. Các chân kim loại này tiếp xúc với các dây dẫn bên trong cáp mạng, giúp truyền tải tín hiệu điện giữa các thiết bị mạng. Đầu cắm RJ45 thường được làm từ nhựa trong suốt hoặc màu trắng đục, với một chốt cài bằng nhựa để giữ chặt đầu cắm vào cổng mạng trên các thiết bị.

Chuẩn mạng RJ45 là gì?

Chuẩn mạng RJ45 đề cập đến hai chuẩn cáp phổ biến được sử dụng để cấu hình các dây trong cáp mạng Ethernet, nhằm đảm bảo kết nối chính xác và hiệu quả giữa các thiết bị mạng. Hai chuẩn chính này là T568A và T568B. Cả hai chuẩn đều định nghĩa thứ tự và màu sắc của các dây bên trong cáp Ethernet (thường là cáp Cat5e hoặc Cat6), nhưng chúng khác nhau ở cách sắp xếp các dây này.

Chuẩn T568A

Thứ tự dây từ 1 đến 8:

• Trắng/Xanh lá cây
• Xanh lá cây
• Trắng/Cam
• Xanh dương
• Trắng/Xanh dương
• Cam
• Trắng/Nâu
• Nâu

Chuẩn T568B

Thứ tự dây từ 1 đến 8:

• Trắng/Cam
• Cam
• Trắng/Xanh lá cây
• Xanh dương
• Trắng/Xanh dương
• Xanh lá cây
• Trắng/Nâu
• Nâu

Sự khác biệt và ứng dụng

Sự khác biệt: Sự khác biệt chính giữa T568A và T568B là ở thứ tự sắp xếp các dây cặp màu xanh lá cây và cặp màu cam. Các dây khác trong mỗi cặp vẫn giữ nguyên.

Ứng dụng: T568B là chuẩn phổ biến hơn ở Hoa Kỳ và được sử dụng rộng rãi trong các hệ thống mạng thương mại. T568A thường được sử dụng trong các hệ thống mạng dân dụng và trong các dự án chính phủ. Cả hai chuẩn đều có thể sử dụng trong cùng một hệ thống mạng, nhưng để đảm bảo tính nhất quán và giảm thiểu nhầm lẫn, nên chọn một chuẩn duy nhất cho toàn bộ hệ thống mạng.

Ứng Dụng Của RJ45 Trong Đời Sống

Đầu cắm RJ45 là một thành phần quan trọng trong các hệ thống mạng máy tính và viễn thông. Từ việc kết nối thiết bị trong một mạng gia đình cho đến các ứng dụng chuyên nghiệp trong môi trường doanh nghiệp và công nghiệp, RJ45 đóng vai trò thiết yếu trong việc truyền tải dữ liệu và kết nối các thiết bị mạng. Dưới đây là một cái nhìn chi tiết về các ứng dụng của RJ45 trong đời sống:

1. Kết Nối Mạng Máy Tính Gia Đình

Mô tả:

• Trong môi trường gia đình, đầu RJ45 được sử dụng để kết nối các thiết bị mạng như máy tính, laptop, và các thiết bị giải trí với modem hoặc router.

Ứng dụng:

• Truy cập Internet: Các máy tính và laptop sử dụng cáp mạng Ethernet với đầu RJ45 để kết nối với modem hoặc router, cung cấp khả năng truy cập internet nhanh chóng và ổn định.
• Chia sẻ Tài Nguyên: Cho phép chia sẻ tài nguyên mạng như máy in và thư mục giữa các thiết bị trong cùng một mạng LAN (Local Area Network).
• Truyền Phát Dữ Liệu: Kết nối các thiết bị trong mạng gia đình để truyền dữ liệu giữa các thiết bị hoặc lưu trữ dữ liệu trên các ổ đĩa mạng.

2. Mạng Văn Phòng và Doanh Nghiệp

Mô tả:

• RJ45 là tiêu chuẩn trong môi trường văn phòng và doanh nghiệp để thiết lập mạng LAN cho phép các thiết bị kết nối và giao tiếp hiệu quả.

Ứng dụng:

• Kết Nối Máy Tính: Máy tính, máy in và các thiết bị văn phòng khác được kết nối với switch hoặc router thông qua cáp mạng RJ45 để tạo thành một mạng nội bộ.
• Quản Lý Dữ Liệu: Dùng để kết nối các thiết bị mạng trong hệ thống để quản lý dữ liệu, sao lưu và phục hồi dữ liệu quan trọng.
• Truy Cập Mạng Doanh Nghiệp: Cung cấp kết nối mạng cho các hệ thống ERP, CRM và các ứng dụng doanh nghiệp cần kết nối liên tục và ổn định.

3. Truyền Hình IP (IPTV)

Mô tả:

• Trong các dịch vụ truyền hình qua Internet, RJ45 được sử dụng để kết nối các thiết bị IPTV với mạng Internet.

Ứng dụng:

• Xem Truyền Hình: Cung cấp kết nối mạng cho các thiết bị IPTV, cho phép người dùng xem các kênh truyền hình và dịch vụ video theo yêu cầu qua Internet.
• Dịch Vụ Truyền Hình Cao Cấp: Kết nối các thiết bị xem truyền hình cao cấp, bao gồm cả các dịch vụ truyền hình 4K và HD.

4. Thiết Bị IoT (Internet of Things)

Mô tả:

• RJ45 được sử dụng để kết nối các thiết bị IoT với mạng Internet, giúp các thiết bị này giao tiếp và hoạt động trong hệ sinh thái thông minh.

Ứng dụng:

• Nhà Thông Minh: Kết nối các thiết bị trong nhà thông minh như hệ thống chiếu sáng, điều hòa không khí và thiết bị an ninh.
• Giám Sát và Điều Khiển: Dùng để kết nối các cảm biến và thiết bị điều khiển từ xa, giúp theo dõi và quản lý các hệ thống trong môi trường nhà thông minh.

5. Hệ Thống An Ninh và Giám Sát

Mô tả:

• RJ45 được sử dụng trong các hệ thống an ninh và giám sát để kết nối các camera IP và thiết bị ghi hình.

Ứng dụng:

• Cameras An Ninh: Kết nối các camera an ninh IP với hệ thống mạng để truyền tải hình ảnh và video trực tiếp đến các thiết bị giám sát hoặc lưu trữ.
• Hệ Thống CCTV: Kết nối các thiết bị trong hệ thống CCTV (Closed-Circuit Television) để giám sát và ghi lại các hoạt động an ninh.

6. Trò Chơi Trực Tuyến

Mô tả:

• RJ45 được sử dụng để kết nối các thiết bị chơi game với mạng Internet, cung cấp kết nối ổn định cho các trò chơi trực tuyến.

Ứng dụng:

• Chơi Game Online: Các máy chơi game console như PlayStation, Xbox sử dụng cáp RJ45 để kết nối với internet và chơi các trò chơi trực tuyến.
• Tăng Cường Hiệu Suất: Cung cấp kết nối mạng có dây ổn định, giảm độ trễ và cải thiện trải nghiệm chơi game trực tuyến.

7. Hệ Thống Quản Lý Tòa Nhà

Mô tả:

• RJ45 được sử dụng trong các hệ thống quản lý tòa nhà để kết nối các thiết bị điều khiển và giám sát.

Ứng dụng:

• Quản Lý Điều Hòa Không Khí: Kết nối các hệ thống điều hòa không khí và hệ thống HVAC để điều khiển và giám sát từ xa.
• Điều Khiển Ánh Sáng: Kết nối hệ thống chiếu sáng thông minh cho phép điều chỉnh ánh sáng theo nhu cầu và thời gian

Cách bấm đầu dây mạng RJ45

Để bấm đầu dây mạng RJ45, bạn cần chuẩn bị một số dụng cụ và thực hiện theo các bước sau:

Dụng cụ cần thiết

• Kìm bấm mạng (Crimping tool): Dụng cụ này giúp bạn bấm đầu RJ45 vào dây cáp.
• Cáp mạng (Ethernet cable): Thường là cáp Cat5e hoặc Cat6.
• Đầu cắm RJ45: Đầu cắm dùng để kết nối dây cáp mạng.
• Dao cắt dây hoặc dụng cụ tuốt dây: Để loại bỏ lớp vỏ ngoài của cáp.
• Dụng cụ kiểm tra cáp mạng (Cable tester): Để kiểm tra xem cáp đã được bấm đúng hay chưa (không bắt buộc, nhưng hữu ích).

Các bước thực hiện

Bước 1. Chuẩn bị cáp

• Cắt một đoạn cáp mạng với độ dài mong muốn.
• Dùng dao cắt dây hoặc dụng cụ tuốt dây để loại bỏ khoảng 2-3 cm vỏ bọc ngoài của cáp ở cả hai đầu.

Bước 2. Sắp xếp dây

• Sau khi loại bỏ lớp vỏ ngoài, bạn sẽ thấy 8 dây nhỏ bên trong, được xoắn thành 4 cặp. Tách các dây này ra và làm thẳng chúng.
• Sắp xếp các dây theo thứ tự chuẩn T568A hoặc T568B (xem phần trước để biết thêm chi tiết).

Bước 3. Cắt ngắn dây

• Sau khi sắp xếp đúng thứ tự, bạn cần cắt các dây nhỏ sao cho chúng đều và dài khoảng 1-1.5 cm từ vỏ bọc của cáp.

Bước 4. Gắn đầu RJ45

• Cẩn thận đưa các dây đã sắp xếp vào đầu RJ45. Đảm bảo rằng các dây đi vào đúng các khe bên trong đầu RJ45 và chạm tới chân kim loại bên trong.
• Kiểm tra kỹ để đảm bảo rằng các dây không bị xáo trộn và thứ tự màu sắc vẫn đúng.

Bước 5. Bấm đầu RJ45

• Đặt đầu RJ45 vào kìm bấm mạng và bấm mạnh để các chân kim loại trong đầu RJ45 xuyên qua lớp cách điện của dây và tiếp xúc với các sợi dẫn bên trong.
• Kiểm tra lại xem đầu RJ45 đã được bấm chắc chắn và không bị lỏng.

Bước 6. Lặp lại với đầu kia của cáp

• Lặp lại các bước trên với đầu kia của cáp.

Bước 7. Kiểm tra cáp (tùy chọn)

• Sử dụng dụng cụ kiểm tra cáp mạng để kiểm tra xem cáp đã được bấm đúng và các kết nối đều hoạt động tốt.

Lưu ý khi bấm đầu dây mạng RJ45

Kiểm tra kỹ trước khi bấm

• Trước khi bấm đầu RJ45, bạn cần kiểm tra kỹ thứ tự các dây và đảm bảo rằng chúng được sắp xếp đúng theo chuẩn T568A hoặc T568B. Một sai sót nhỏ có thể khiến kết nối mạng không hoạt động hoặc gặp sự cố.

Sử dụng dụng cụ chất lượng

• Sử dụng kìm bấm mạng, đầu cắm RJ45 và cáp mạng chất lượng để đảm bảo kết nối ổn định và lâu dài. Dụng cụ kém chất lượng có thể gây hỏng đầu cắm hoặc không tạo được kết nối chắc chắn.

Đảm bảo kết nối chặt chẽ

• Khi bấm đầu RJ45, đảm bảo rằng các chân kim loại bên trong đầu cắm đã tiếp xúc chặt chẽ với các dây dẫn bên trong cáp mạng. Kết nối lỏng lẻo có thể gây ra sự cố mất tín hiệu hoặc kết nối không ổn định.

Sử dụng dụng cụ kiểm tra cáp

• Sau khi bấm đầu RJ45, sử dụng dụng cụ kiểm tra cáp để đảm bảo rằng tất cả các kết nối đều hoạt động tốt. Dụng cụ này sẽ giúp bạn phát hiện sớm các lỗi kết nối và sửa chữa trước khi đưa cáp vào sử dụng.

Tuân thủ các tiêu chuẩn và quy định

• Tuân thủ các tiêu chuẩn và quy định về mạng máy tính để đảm bảo rằng hệ thống mạng của bạn hoạt động hiệu quả và an toàn. Điều này bao gồm việc sử dụng đúng chuẩn T568A hoặc T568B và tuân thủ các quy định về an toàn điện.

Các Câu Hỏi Thường Gặp

Kết luận

Đầu mạng RJ45 đóng vai trò quan trọng trong việc thiết lập và duy trì mạng Ethernet cho nhiều ứng dụng khác nhau trong cuộc sống hàng ngày. Từ việc kết nối mạng LAN cho các thiết bị máy tính, đến việc sử dụng trong các hệ thống an ninh và giám sát, đầu cắm RJ45 là phần không thể thiếu trong hạ tầng mạng hiện đại. Việc hiểu rõ về cấu tạo, chuẩn mạng, và cách bấm đầu cáp RJ45 sẽ giúp bạn thực hiện các kết nối mạng một cách hiệu quả và chính xác.

Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích và chi tiết về đầu mạng RJ45, giúp bạn nắm vững kiến thức và kỹ năng cần thiết để làm việc với loại đầu cắm này.

Xem thêm:

>>> Modular plug đầu RJ45 Cat.5e/Cat.6 dạng xuyên thấu (1501-88060)

>>> Đầu mạng chính hãng RJ45 Dintek UTP Cat.6 (1501-88027)

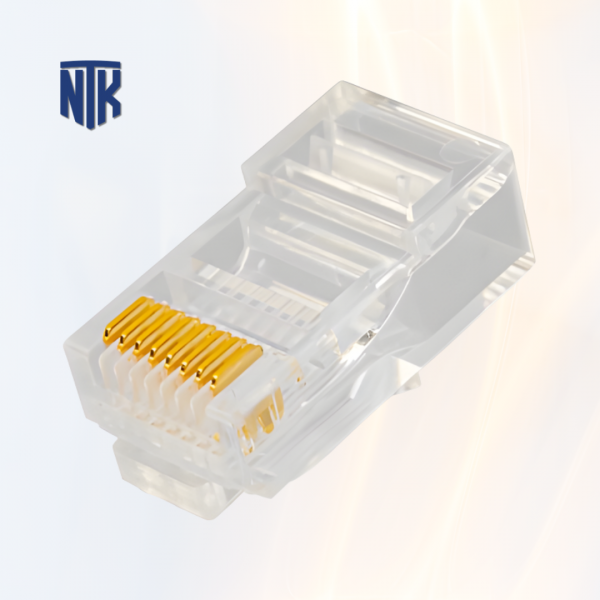

>>> Đầu mạng chính hãng RJ45 Dintek UTP Cat.5e (1501-88052)
