Bộ dụng cụ thi công mạng là các thiết bị và công cụ chuyên dụng được sử dụng trong việc cài đặt, bảo trì và sửa chữa hệ thống mạng máy tính. Bộ dụng cụ thi công mạng giúp đảm bảo việc thiết lập mạng được thực hiện chính xác, an toàn và hiệu quả. Bài viết này sẽ giới thiệu các dụng cụ thi công mạng phổ biến, cùng với khái niệm, chức năng và cách sử dụng chi tiết từng loại.
Các Dụng Cụ Thi Công Mạng Phổ Biến
1. Kìm Bấm Đầu Cáp (Crimping Tool)
Khái niệm: Kìm bấm đầu cáp là dụng cụ dùng để gắn đầu cáp RJ45 vào dây cáp mạng. Thiết bị này thường có thiết kế tay cầm chắc chắn và cơ chế bấm mạnh mẽ để đảm bảo đầu cáp được gắn chặt và đúng cách.
Chức năng: Bấm đầu cáp để kết nối các thiết bị mạng như router, switch và máy tính. Đảm bảo kết nối vật lý giữa dây cáp và đầu cáp, giúp truyền dữ liệu ổn định.
Cách sử dụng:
- Tước lớp vỏ ngoài của dây cáp mạng để lộ ra các dây dẫn bên trong.
- Sắp xếp các dây dẫn theo đúng thứ tự chuẩn.
- Đặt đầu cáp RJ45 vào đầu các dây dẫn.
- Sử dụng kìm bấm đầu cáp để bấm đầu cáp chặt vào dây dẫn, đảm bảo các chân cắm của đầu cáp tiếp xúc tốt với các dây dẫn.
2. Dụng Cụ Tước Dây (Cable Stripper)
Khái niệm: Dụng cụ tước dây là thiết bị dùng để tước lớp vỏ ngoài của cáp mạng mà không làm hỏng các dây dẫn bên trong. Thiết bị này có thể điều chỉnh để phù hợp với nhiều loại cáp khác nhau.
Chức năng: Tước lớp vỏ ngoài của cáp mạng để lộ ra các dây dẫn bên trong, chuẩn bị cho quá trình bấm đầu cáp.
Cách sử dụng:
- Đặt dây cáp vào dụng cụ tước dây, điều chỉnh độ sâu của lưỡi cắt sao cho phù hợp.
- Quay dụng cụ để tước lớp vỏ ngoài của dây cáp.
- Tách lớp vỏ ngoài để lộ ra các dây dẫn, đảm bảo không làm hỏng các dây dẫn bên trong.

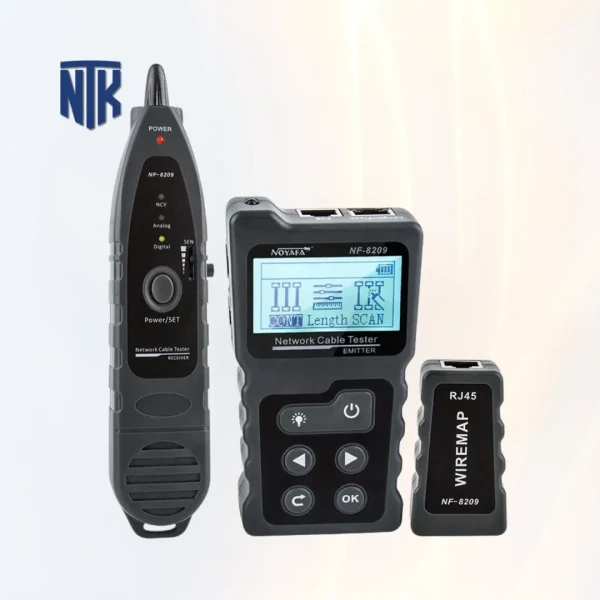

3. Máy Đo Cáp (Cable Tester)
Khái niệm: Máy đo cáp là thiết bị kiểm tra tính liên tục và kết nối của dây cáp mạng. Thiết bị này giúp phát hiện các lỗi kết nối, đứt gãy hoặc chập dây trong cáp mạng.
Chức năng: Đảm bảo dây cáp được kết nối đúng cách và không bị lỗi. Kiểm tra các cặp dây, xác định vị trí và loại lỗi trong cáp mạng.
Cách sử dụng:
- Kết nối một đầu dây cáp vào máy đo cáp.
- Kết nối đầu kia của dây cáp vào máy đo cáp hoặc đầu còn lại của thiết bị.
- Bật máy đo cáp và kiểm tra các đèn tín hiệu hoặc màn hình để xác định tính liên tục và kết nối của dây cáp, phân tích các lỗi nếu có.
4. Dao Cắt Dây (Cable Cutter)
Khái niệm: Dao cắt dây là dụng cụ dùng để cắt dây cáp mạng một cách chính xác. Được thiết kế với lưỡi dao sắc bén để cắt gọn dây cáp mà không làm hỏng các dây dẫn bên trong.
Chức năng: Cắt dây cáp theo độ dài mong muốn, chuẩn bị dây cáp cho quá trình tước dây và bấm đầu cáp.
Cách sử dụng:
- Đặt dây cáp vào dao cắt dây, xác định điểm cần cắt.
- Bóp tay cầm của dao để cắt dây cáp theo độ dài mong muốn.
- Kiểm tra vết cắt để đảm bảo không làm hỏng các dây dẫn bên trong.
5. Kìm Mạng (Network Pliers)
Khái niệm: Kìm mạng là dụng cụ đa năng dùng để cắt, tước dây và gắn đầu cáp mạng. Thiết bị này thường có thiết kế đa dụng với nhiều chức năng tích hợp trong một.
Chức năng: Hỗ trợ trong quá trình thi công và bảo trì mạng, bao gồm cắt dây, tước dây và bấm đầu cáp.
Cách sử dụng:
- Sử dụng phần kìm để cắt dây cáp mạng theo độ dài mong muốn.
- Sử dụng phần tước dây để loại bỏ lớp vỏ ngoài của dây cáp.
- Sử dụng phần bấm đầu cáp để gắn đầu cáp vào dây dẫn, đảm bảo các kết nối được thực hiện chính xác và chắc chắn.
6. Băng Test Tín Hiệu (Tone Generator and Probe)
Khái niệm: Băng test tín hiệu là dụng cụ xác định và định vị các dây cáp mạng trong hệ thống. Thiết bị này bao gồm một máy phát tín hiệu và một đầu dò để nghe và xác định tín hiệu.
Chức năng: Tìm kiếm dây cáp bị mất hoặc xác định các cặp dây trong một bó cáp. Giúp định vị các dây cáp mạng trong môi trường phức tạp.
Cách sử dụng:
- Kết nối máy phát tín hiệu vào một đầu dây cáp.
- Sử dụng đầu dò để quét dọc theo các dây cáp.
- Nghe tín hiệu từ đầu dò để xác định vị trí và nhận diện dây cáp, kiểm tra tín hiệu để xác định đúng dây cáp cần tìm.
7. Máy Đo Băng Thông (Bandwidth Tester)
Khái niệm: Máy đo băng thông là thiết bị đo lường tốc độ truyền tải dữ liệu qua mạng. Thiết bị này thường được sử dụng để kiểm tra tốc độ tải lên và tải xuống của mạng.
Chức năng: Kiểm tra và tối ưu hóa hiệu suất mạng, đảm bảo mạng hoạt động ổn định với tốc độ tối đa.
Cách sử dụng:
- Kết nối thiết bị đo băng thông vào mạng, thông qua cổng Ethernet hoặc Wi-Fi.
- Chạy các bài kiểm tra tốc độ tải lên và tải xuống bằng cách sử dụng phần mềm hoặc chức năng tích hợp trên thiết bị.
- Đọc và phân tích kết quả để đánh giá hiệu suất băng thông của mạng, đưa ra các biện pháp tối ưu hóa nếu cần thiết
8. Thiết Bị Đo Công Suất Quang (Optical Power Meter)
Khái niệm: Thiết bị đo công suất quang là thiết bị đo công suất của tín hiệu quang trong mạng cáp quang. Được sử dụng để kiểm tra cường độ tín hiệu quang và xác định chất lượng kết nối.
Chức năng: Kiểm tra và bảo trì mạng cáp quang, đảm bảo tín hiệu quang được truyền tải đúng cách và không bị suy hao quá mức.
Cách sử dụng:
- Kết nối cáp quang vào thiết bị đo công suất quang.
- Đọc giá trị công suất tín hiệu trên màn hình thiết bị.
- So sánh giá trị đo được với giá trị chuẩn để đánh giá chất lượng tín hiệu quang, điều chỉnh hệ thống nếu cần thiết để đảm bảo tín hiệu ổn định.
9. Bộ Dụng Cụ Lắp Đặt (Installation Kits)
Khái niệm: Bộ dụng cụ lắp đặt là bộ công cụ bao gồm nhiều dụng cụ cần thiết cho việc lắp đặt và bảo trì mạng, thường đi kèm với túi đựng hoặc hộp để dễ dàng mang theo và sử dụng.
Chức năng: Hỗ trợ trong quá trình thi công và bảo trì hệ thống mạng, cung cấp đầy đủ các công cụ cần thiết để thực hiện các công việc lắp đặt và sửa chữa.
Cách sử dụng:
- Sử dụng các công cụ trong bộ để cắt, tước dây và bấm đầu cáp.
- Kiểm tra kết nối và hiệu suất mạng bằng các thiết bị trong bộ.
- Bảo trì và sửa chữa mạng theo yêu cầu, sử dụng các công cụ phù hợp cho từng công việc cụ thể.
Tình Huống Cần Sử Dụng Dụng Cụ Thi Công Mạng
1. Khi Thiết Lập Mạng Mới
- Cài đặt mạng: Kiểm tra kết nối và cấu hình đúng cách, đảm bảo các dây cáp và thiết bị được kết nối chính xác.
- Kiểm tra cáp: Đảm bảo cáp mạng được kết nối đúng cách và không bị lỗi, sử dụng máy đo cáp để kiểm tra tính liên tục và kết nối.
2. Khắc Phục Sự Cố Mạng
- Phát hiện sự cố: Xác định nguyên nhân của các vấn đề mạng như tốc độ chậm hoặc mất kết nối, sử dụng các công cụ như máy đo cáp và băng test tín hiệu.
- Phân tích lưu lượng: Sử dụng công cụ để theo dõi và phân tích lưu lượng mạng, tìm ra các điểm tắc nghẽn hoặc lỗi trong hệ thống.
3. Tối Ưu Hóa Hiệu Suất Mạng
- Kiểm tra băng thông: Đo lường tốc độ băng thông và đảm bảo mạng hoạt động hiệu quả, sử dụng máy đo băng thông để kiểm tra và tối ưu hóa.
- Tối ưu hóa Wi-Fi: Kiểm tra và tối ưu hóa cường độ tín hiệu Wi-Fi, đảm bảo vùng phủ sóng và tốc độ kết nối tốt nhất.
4. Đánh Giá và Giám Sát An Ninh
- Phát hiện mối đe dọa bảo mật: Giám sát hoạt động mạng để phát hiện các mối đe dọa bảo mật, sử dụng các công cụ kiểm tra và phân tích lưu lượng.
- Giám sát sự cố: Phân tích các gói dữ liệu để phát hiện sự cố an ninh, đảm bảo hệ thống mạng được bảo vệ.
5. Bảo Trì và Nâng Cấp Mạng
- Kiểm tra khi nâng cấp: Đảm bảo thiết bị mới hoạt động chính xác và tương thích với hệ thống hiện tại, sử dụng các công cụ kiểm tra để xác định kết nối và hiệu suất.
- Đánh giá hiệu suất: Kiểm tra hiệu suất mạng sau nâng cấp, đảm bảo hệ thống hoạt động ổn định và hiệu quả.
6. Quản Lý và Đánh Giá Mạng
- Vẽ sơ đồ mạng: Tạo bản đồ mạng để quản lý dễ dàng hơn, sử dụng các công cụ định vị dây cáp và đo lường để xây dựng sơ đồ chính xác.
- Đánh giá hiệu suất: Cung cấp báo cáo về hiệu suất và tình trạng mạng, sử dụng các công cụ đo lường và phân tích để đưa ra các đánh giá chính xác.
7. Trong Tình Huống Khẩn Cấp
- Khôi phục sự cố: Xác định và khắc phục sự cố nghiêm trọng nhanh chóng, sử dụng các công cụ kiểm tra và phân tích để tìm ra nguyên nhân và giải pháp.
- Xác định nguyên nhân: Phát hiện nguyên nhân và giải pháp khôi phục mạng, đảm bảo hệ thống hoạt động trở lại trong thời gian ngắn nhất.
8. Đảm Bảo Chất Lượng Dịch Vụ
Kiểm tra dịch vụ mạng: Đảm bảo chất lượng các dịch vụ mạng như VoIP và video streaming, sử dụng các công cụ đo lường và kiểm tra để đảm bảo chất lượng tín hiệu và dịch vụ
Kết Luận
Dụng cụ thi công mạng là những công cụ không thể thiếu trong việc thiết lập và duy trì hệ thống mạng. Chúng giúp đảm bảo việc cài đặt và bảo trì mạng được thực hiện chính xác, an toàn và hiệu quả, từ đó nâng cao hiệu suất và độ tin cậy của hệ thống mạng.
