Bo mạch chủ ASUS PRIME B760M-K D4

Bo mạch chủ ASUS PRIME B760M-K D4 là một sản phẩm chất lượng cao của ASUS, được thiết kế để hỗ trợ các vi xử lý Intel thế hệ thứ 12 và 13, mang lại hiệu suất vượt trội và khả năng mở rộng linh hoạt cho người dùng.

Khái Niệm và Đặc Điểm Kỹ Thuật

Kết Nối Mạng:

2.5 Gigabit LAN (10/100/1000/2500 Mb/s)

Bộ Nhớ RAM:

Loại RAM: DDR4

Bus RAM hỗ trợ:

2 x DIMM, Max. 64GB, DDR4

5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory

Kết Nối (LAN/Wireless):

1 x Realtek 2.5Gb Ethernet

Khe Cắm Trong:

Tổng cộng hỗ trợ 2 x M.2 slots và 4 x SATA 6Gb/s ports

Intel® 13th & 12th Gen Processors:

M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

Intel® B760 Chipset:

M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

4 x SATA 6Gb/s ports

Hỗ trợ Intel® Rapid Storage Technology với SATA RAID 0/1/5/10

Khe Cắm Mở Rộng:

Intel® 13th & 12th Gen Processors:

1 x PCIe 4.0 x16 slot

Intel® B760 Chipset:

2 x PCIe 4.0 x1 slots

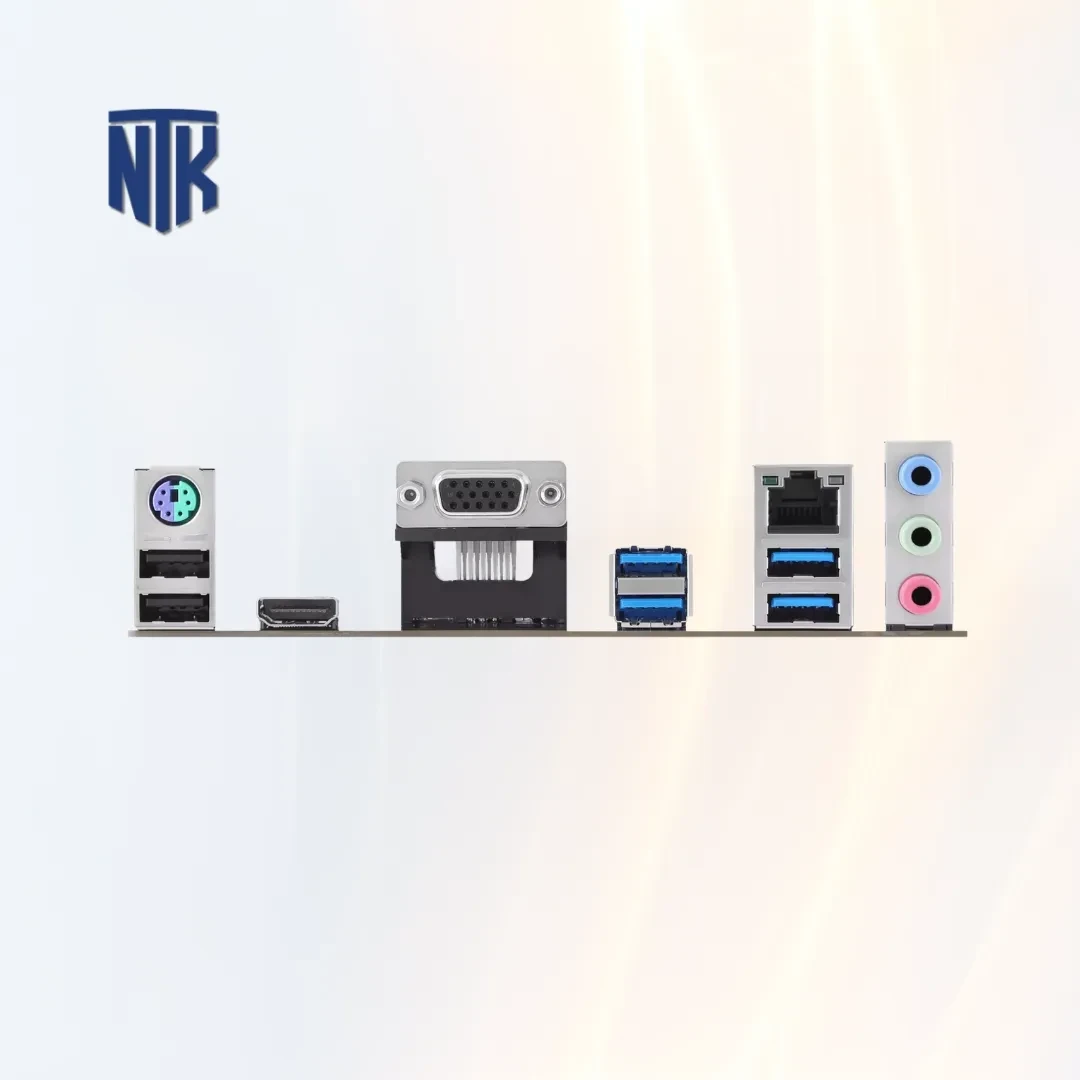

Cổng Giao Tiếp Ngoài:

• 4 x USB 3.2 Gen 1 ports (4 x Type-A)
• 2 x USB 2.0 ports (2 x Type-A)
• 1 x VGA port
• 1 x HDMI® port
• 1 x Realtek 2.5Gb Ethernet port
• 3 x Audio jacks
• 1 x PS/2 Keyboard/Mouse combo port

Thông Tin Chung:

• Chipset: Intel B760
• Socket: Intel LGA 1700
• Kích Thước Main: M-ATX
• Hỗ Trợ CPU: Intel® Socket LGA 1700 - Hỗ trợ vi xử lý Intel thế hệ 14, 13 và 12
• Khe Cắm RAM: 2 khe RAM

Card Đồ Họa:

1 x VGA port

1 x HDMI® port

Âm Thanh:

Realtek 7.1 Surround Sound High Definition Audio CODEC

Phụ Kiện Kèm Theo:

Sách, đĩa, cáp SATA, ...

Chức Năng và Vai Trò

Bo mạch chủ ASUS PRIME B760M-K D4 có nhiều chức năng quan trọng, đảm bảo hệ thống máy tính hoạt động ổn định và hiệu quả:

Hiệu Suất Mạnh Mẽ:

Hỗ trợ các vi xử lý Intel thế hệ 14, 13 và 12, cung cấp sức mạnh xử lý vượt trội cho các ứng dụng nặng và đa nhiệm.

Quản Lý RAM Hiệu Quả:

Hỗ trợ RAM tối đa 64GB DDR4 với nhiều tốc độ bus, giúp tối ưu hóa hiệu suất hệ thống và đáp ứng tốt các nhu cầu đa dạng của người dùng.

Lưu Trữ Tốc Độ Cao:

Hỗ trợ khe M.2 và 4 cổng SATA 6Gb/s, cho phép kết nối các ổ cứng SSD và HDD với tốc độ truy cập dữ liệu nhanh chóng.

Kết Nối Mở Rộng Linh Hoạt:

Khe PCIe 4.0 x16 và PCIe 4.0 x1 cho phép người dùng mở rộng hệ thống với các card đồ họa hoặc thiết bị mở rộng khác.

Kết Nối Đa Dạng:

Các cổng USB 3.2 Gen 1, USB 2.0, HDMI và VGA đảm bảo sự tương thích với nhiều thiết bị ngoại vi khác nhau.

Hệ Thống Làm Mát và Nguồn Điện Ổn Định:

Hỗ trợ các kết nối làm mát và nguồn điện, đảm bảo hệ thống hoạt động ổn định và duy trì nhiệt độ lý tưởng.

Hướng Dẫn Sử Dụng

Lắp Đặt CPU:

Đặt vi xử lý Intel vào socket LGA 1700, đảm bảo đúng vị trí và khóa chặt để tránh hỏng hóc.

Cài Đặt RAM:

Lắp các thanh RAM vào các khe DIMM trên bo mạch chủ, chú ý cắm đúng chiều và chắc chắn.

Kết Nối Ổ Cứng:

Kết nối ổ cứng SSD hoặc HDD vào các cổng SATA và khe M.2 để tối ưu hóa tốc độ truy cập dữ liệu.

Gắn Card Mở Rộng:

Lắp các card đồ họa hoặc thiết bị mở rộng khác vào các khe PCIe, đảm bảo cắm chắc chắn và đúng vị trí.

Kết Nối Các Thiết Bị Ngoại Vi:

Kết nối bàn phím, chuột, màn hình và các thiết bị ngoại vi khác vào các cổng I/O trên bo mạch chủ để hệ thống hoạt động hoàn chỉnh

Cài Đặt Hệ Điều Hành:

Cài đặt hệ điều hành và các driver cần thiết để hệ thống hoạt động trơn tru và hiệu quả.

Kết Luận

Bo mạch chủ ASUS PRIME B760M-K D4 là sự lựa chọn tuyệt vời cho người dùng cần một hệ thống máy tính hiệu suất cao, ổn định và dễ dàng nâng cấp. Với khả năng hỗ trợ vi xử lý Intel thế hệ 12 và 13, dung lượng RAM lớn và các tùy chọn kết nối hiện đại, bo mạch chủ này đáp ứng tốt các nhu cầu từ công việc đến giải trí.
